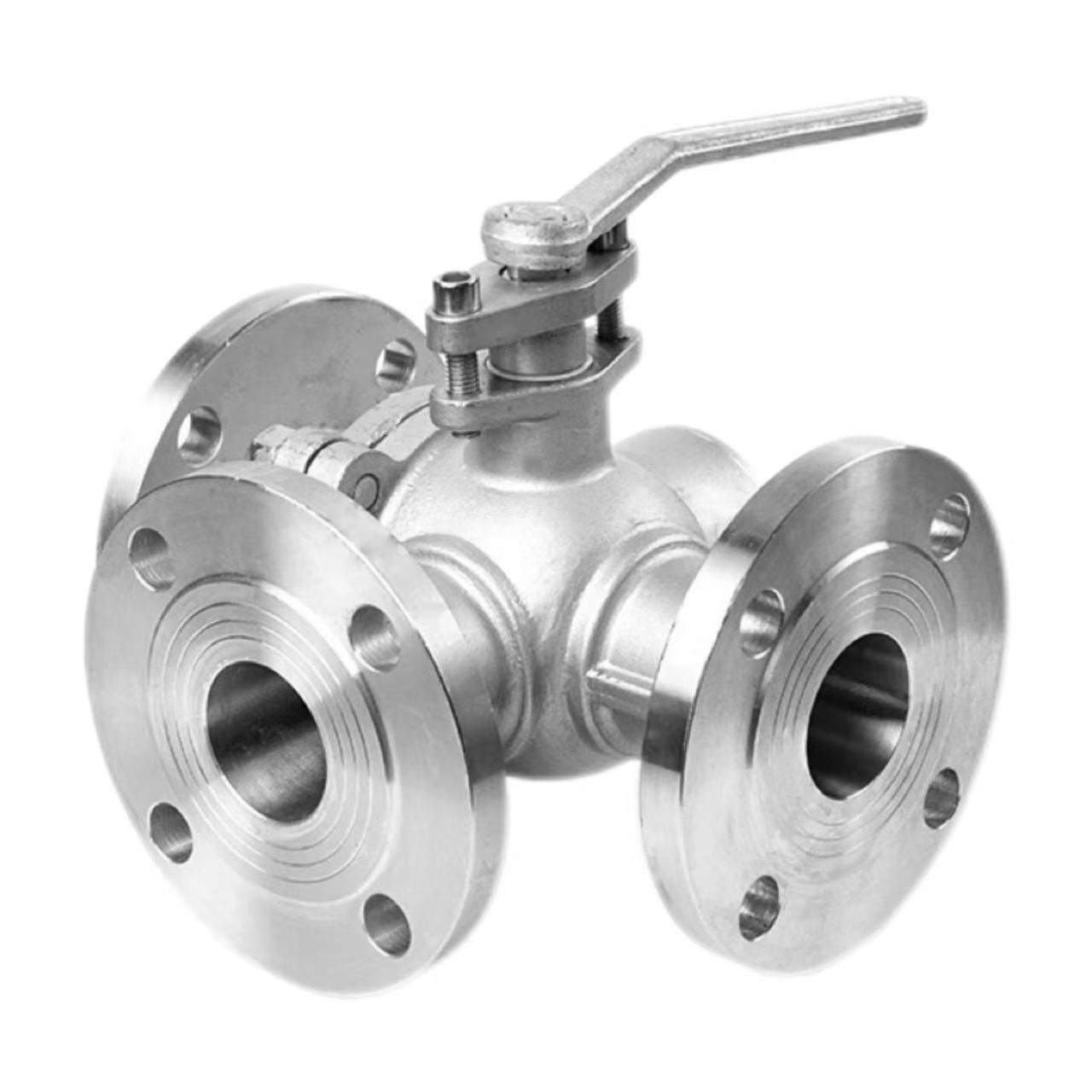

Three-way flange ball valve

အလုပ်အခြေခံ

Shenchi စက်ရုံ၏ ချေး-ခံနိုင်ရည်ရှိသော သုံးလမ်းသွားအနားကွပ်ဘောလုံးအဆို့ရှင်၏ လုပ်ဆောင်မှုမူမှာ ဘောလုံးအတွင်းသို့ ဖြတ်ထားသော L-shaped သို့မဟုတ် T-shaped လမ်းကြောင်းများကို အခြေခံထားသည်။ ဘောလုံးကို အဆို့ရှင်ကိုယ်ထည်ရဲ့ အလယ်မှာ ထားရှိပြီး လက်ကိုင်တစ်ခုနဲ့ လှည့်ပါတယ်။ ဘောလုံး လှည့်သောအခါ၊ လမ်းကြောင်းများသည် မတူညီသော အဆို့ရှင်အပေါက်များနှင့် ချိန်ညှိကာ သို့မဟုတ် ကြားခံစီးဆင်းမှုလမ်းကြောင်းကို ကူးပြောင်းခြင်း၊ ပေါင်းစည်းခြင်း သို့မဟုတ် ပိုင်းခြားခြင်းတို့ကို သဘောပေါက်သည်။

L ပုံသဏ္ဍာန် ဘောလုံး

 90° လှည့်ခြင်းသည် ကြားခံအား အဝင်ပေါက်မှ ထွက်ပေါက်တစ်ခုခုသို့ ပြောင်းနိုင်စေသည်၊ အဝင်ပေါက်တစ်ခုနှင့် ပလပ်နှစ်ခု သို့မဟုတ် ဓာတ်ပေါင်းဖိုနှစ်ခုသို့ အရည်များ အလှည့်ကျပေးဆောင်ခြင်းကဲ့သို့သော inlet နှစ်ခုနှင့် ထွက်ပေါက်တစ်ခုနှင့် နောက်ပြန်လှည့်ရန် သင့်လျော်သော အခြေအနေများအတွက် သင့်လျော်သည်။

T ပုံသဏ္ဍာန်ဘောလုံး

180° လှည့်ခြင်းဖြင့် ဆိပ်ကမ်းသုံးခုလုံးကို တစ်ပြိုင်နက်ချိတ်ဆက်နိုင်စေသည် သို့မဟုတ် မည်သည့် port နှစ်ခုကိုမဆို အပြန်အလှန်ချိတ်ဆက်နိုင်စေရန်အတွက်၊ မီဒီယာနှစ်ခုကို ရောနှောပြီးနောက် အထွက် (ပေါင်းစည်းခြင်း) သို့မဟုတ် မီဒီယာတစ်ခုအား လေအေးပေးစက်တွင် ရေပူနှင့်ရေအေးရောစပ်သည့်စနစ်ကဲ့သို့ အထွက်နှစ်ခု (ခွဲထုတ်ခြင်း) အတွက် သင့်လျော်သည်။

ထုတ်ကုန် ကန့်သတ်ချက်များ

ထုတ်ကုန်အမည်- Three-Way Flanged Ball Valve	သတ်မှတ်ချက်များ- (1/8"-4") DN6-DN100
အမည်ခံဖိအား- PN16	ကိုယ်ထည်ပစ္စည်း- WCB၊ SUS304 (CF8), SUS316L (CF3M)
စံနှုန်းများ- ANSI၊ BS၊ DIN၊ ISO၊ JIS	အသုံးချနိုင်သော အပူချိန် : -20 ℃ ~ + 150 ℃ (စံ ) ၊ + 350 ℃ ( မြင့်မားသော အပူချိန် ) ၊ -196 ℃ ( နိမ့်သော အပူချိန် )
အတွင်းပိုင်းသတ္တုပစ္စည်း- WCB၊ SUS304 (CF8), SUS316L (CF3M)	အလတ်စား အပူချိန်- မြင့်မားသော အပူချိန်၊ နိမ့်သော အပူချိန်၊ အလတ်စား အပူချိန်၊ ပုံမှန် အပူချိန်
လည်ပတ်မှုနည်းလမ်း- လက်စွဲစာအုပ်	တံဆိပ်များ- EPDM၊ PPL
ချိတ်ဆက်မှုနည်းလမ်း- Flange ချိတ်ဆက်မှု	အသုံးပြုမှုများ- ရေ၊ လေ၊ ဓာတ်ငွေ့၊ ဆီ၊ အရည် စသည်တို့။
မူရင်း-တရုတ်	နမူနာ- နမူနာများ ရနိုင်ပါသည်။

Flange Connection ၏ အားသာချက်များ

Shenchi 3-way flanged ball valves များသည် flange ချိတ်ဆက်မှုများကို အသုံးပြုသည်။ threaded connections များနှင့် နှိုင်းယှဉ်ပါက flange connections များသည် ဖိအားခံနိုင်ရည် ပိုမြင့်မားသည်။ PN16 အဆင့်သတ်မှတ်ချက်သည် 1.6MPa ဖိအားကို တည်ငြိမ်စွာခံနိုင်ရည်ရှိသည်။ Disassembly သည် အဆင်ပြေသည်၊ ပုံမှန်ပိုက်လိုင်းစစ်ဆေးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုကို လွယ်ကူချောမွေ့စေသည်။ ယုံကြည်စိတ်ချရသောတံဆိပ်ခတ်ခြင်းကိုအာမခံသည်; flange gasket နှင့် bolts များသည် ယိုစိမ့်မှုအန္တရာယ်ကို ဖယ်ရှားရန် အတူတကွလုပ်ဆောင်သည်။ ကြီးမားသောအချင်းပိုက်လိုင်းများအတွက်သင့်လျော်သော; Threaded connections ခက်ခဲသော DN50 အထက် အချင်းများအတွက်၊ flanges သည် စံရွေးချယ်မှုဖြစ်သည်။ Shenchi သည် တရုတ် 3-way flanged ball valve ထုတ်လုပ်သူဖြစ်ပြီး ANSI၊ BS၊ DIN နှင့် JIS စံနှုန်းများနှင့်ကိုက်ညီသော flanges များကို ကမ္ဘာလုံးဆိုင်ရာဖောက်သည်များ၏လိုအပ်ချက်များကိုဖြည့်ဆည်းပေးပါသည်။

ထည့်သွင်းခြင်း အဓိကအချက် 1-Flange Alignment

Flange Alignment Shenchi သုံးလမ်းသွား flange ball valve ကို တပ်ဆင်သောအခါ၊ flange မျက်နှာများကို ချိန်ညှိရပါမည်။ flange gasket ၏ခွင့်ပြုထားသောအကွာအဝေးထက်မကျော်လွန်ဘဲ အပြိုင်နှင့်ဗဟိုဖြစ်သင့်သည်။ အတင်းအကြပ် bolt ချိန်ညှိခြင်းသည် အဆို့ရှင်ကိုယ်ထည်ပုံပျက်ခြင်းကို ဖြစ်စေပြီး ဘောလုံးလည်ပတ်မှုနှင့် အလုံပိတ်စွမ်းဆောင်ရည်ကို ထိခိုက်စေသည်။ ချိန်ညှိပြီးနောက်၊ gasket ကိုအလယ်ဗဟိုတွင်ထားရှိသင့်ပြီးနှိမ်နှင်းခြင်းမပြုရပါ။ စျေးနှုန်းသက်သာသော သုံးလမ်းသွား Flange ဘောလုံးအဆို့ရှင်သည် အရည်အသွေးနိမ့်ခြင်းနှင့် မညီမျှပါ။ Shenchi ထုတ်ကုန်များသည် မြင့်မားသောတိကျမှုနှင့် တပ်ဆင်မှုပိုမိုလွယ်ကူစေသည်။ သံချေးတက်ခြင်း-ခံနိုင်ရည်ရှိသော သုံးလမ်းသွားအနားကွပ်ဘောလုံးအဆို့ရှင်များသည် စံချိန်စံညွှန်းများနှင့်ကိုက်ညီသောအနားကွပ်မျက်နှာပြင်များပါရှိပြီး ပိုမိုယုံကြည်စိတ်ချရသော တံဆိပ်ခတ်ခြင်းကိုသေချာစေသည်။

တပ်ဆင်မှုအမှတ် ၂- ဘောလ်တင်းတင်းခြင်း။

Flange bolts များကို ထောင့်ဖြတ်အတိုင်း အဆင့်ဆင့် တင်းကျပ်ရပါမည်။ 180° ထောင့်ဖြတ်မျဉ်းအတိုင်း 2-3 အဆင့်တွင် torque ကို တဖြည်းဖြည်း အသုံးချပါ။ တစ်ဖက်ကို တစ်ပြိုင်နက် မတင်းကြပ်ပါနှင့်၊ မဟုတ်ပါက gasket ပေါ်ရှိ မညီညာသော ဖိအားများသည် ယိုစိမ့်သောလမ်းကြောင်းများ ဖန်တီးပေးလိမ့်မည်။ Bolt torque သည် စံတန်ဖိုးများနှင့် ပြည့်မီရပါမည်။ တင်းကြပ်ခြင်းသည် အနားကွပ် သို့မဟုတ် bolts များကို ပျက်စီးစေမည်ဖြစ်ပြီး တင်းကြပ်ခြင်းသည် လုံလုံလောက်လောက် အလုံအလောက်မရှိခြင်းကို ဖြစ်စေသည်။ Shenchi 3-way flange ball valve စက်ရုံသည် installers များအတွက် အကြံပြုထားသော torque table ကို ပံ့ပိုးပေးပါသည်။ ရေရှည်ယိုစိမ့်မှုကင်းသော အဆို့ရှင်လည်ပတ်မှုကို သေချာစေရန်အတွက် ဤတပ်ဆင်မှုအချက်များသည် အရေးကြီးပါသည်။ ကျေးဇူးပြု၍ သတ်မှတ်ချက်များကို အတိအကျလိုက်နာပါ။

တပ်ဆင်မှုအမှတ် 3- ပိုက်လိုင်းပံ့ပိုးမှုနှင့် သန့်ရှင်းရေး

တပ်ဆင်ခြင်းမပြုမီ၊ ပိုက်လိုင်း၏အတွင်းပိုင်းကို ဂဟေဆော်သည့်အညစ်အကြေးများ၊ သံဖိုများ၊ သဲများနှင့် အခြားအညစ်အကြေးများကို ဖယ်ရှားရန် သန့်စင်ရမည်။ အဆို့ရှင်အပေါက်ထဲသို့ ဝင်ရောက်လာသော နိုင်ငံခြားအရာဝတ္ထုများသည် ဘောလုံး သို့မဟုတ် ဖျံများကို ကုတ်ခြစ်စေပြီး ယိုစိမ့်မှုဖြစ်စေသည်။ ပိုက်လိုင်းကို လွတ်လပ်စွာ ပံ့ပိုးပေးရမည်။ valve သည် ပိုက်လိုင်း၏အလေးချိန်ကို မထမ်းရပါ။ ကြီးမားသောအချင်း tee flange ဘောလုံးအဆို့ရှင်များသည် လေးလံသည်။ ပိုက်လိုင်းပြိုကျမှုသည် အနားကွပ်ကို ဗဟိုမှ ဆွဲထုတ်နိုင်ပြီး တံဆိပ်ကို ပျက်စီးစေသည်။ သံချေးတက်ခြင်းကိုခံနိုင်ရည်ရှိသော တီရှပ်အနားကွပ်ဘောလုံးကို WCB၊ SUS304 သို့မဟုတ် SUS316L ပစ္စည်းများဖြင့်ပြုလုပ်ထားပြီး ကြေးနီ သို့မဟုတ် သံမဏိအဆို့ရှင်အူတိုင်ဖြင့် ပြုလုပ်ထားသည်။ တပ်ဆင်မှုအမှတ်များ ပြီးပါက၊ လက်ကိုင်သည် အနှောင့်အယှက်မရှိဘဲ လွတ်လပ်စွာ လှည့်သင့်သည်။ valve သည် အသုံးပြုရန် အသင့်ဖြစ်နေပါပြီ။
