Bulkhead သံဆူးတပ်ဆင်ခြင်း။

Shenchi သည် ယုံကြည်စိတ်ချရသော အလုံပိတ်များကို ပံ့ပိုးပေးနေစဉ် စက်ပစ္စည်းအကန့်များမှတစ်ဆင့် ရေပိုက်များလမ်းကြောင်းလမ်းကြောင်းအတွက် အထူးထုတ်လုပ်ထားသည့် Bulkhead Barbed Fittings များကို မိတ်ဆက်ပေးပါသည်။ ကြေးဝါ၊ SUS304 နှင့် SUS316L သံမဏိများဖြင့် ပြုလုပ်ထားသောကြောင့် အဆိုပါ ဆက်စပ်ပစ္စည်းများသည် သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိပြီး ကျယ်ပြန့်သော လုပ်ငန်းခွင်အခြေအနေများအတွက် သင့်လျော်ပါသည်။

ထုတ်ကုန်ဖွဲ့စည်းပုံ

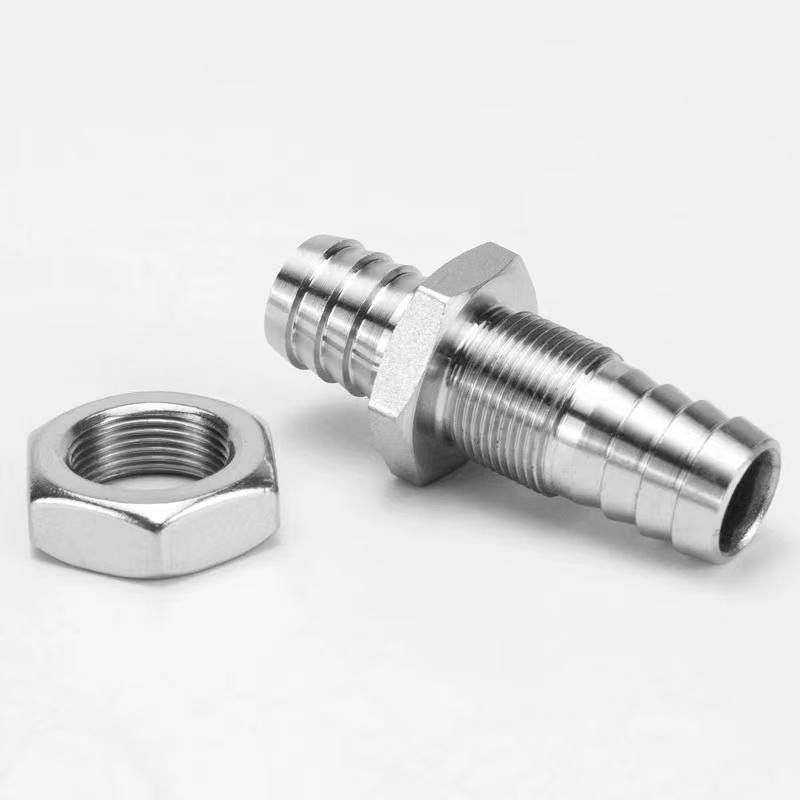

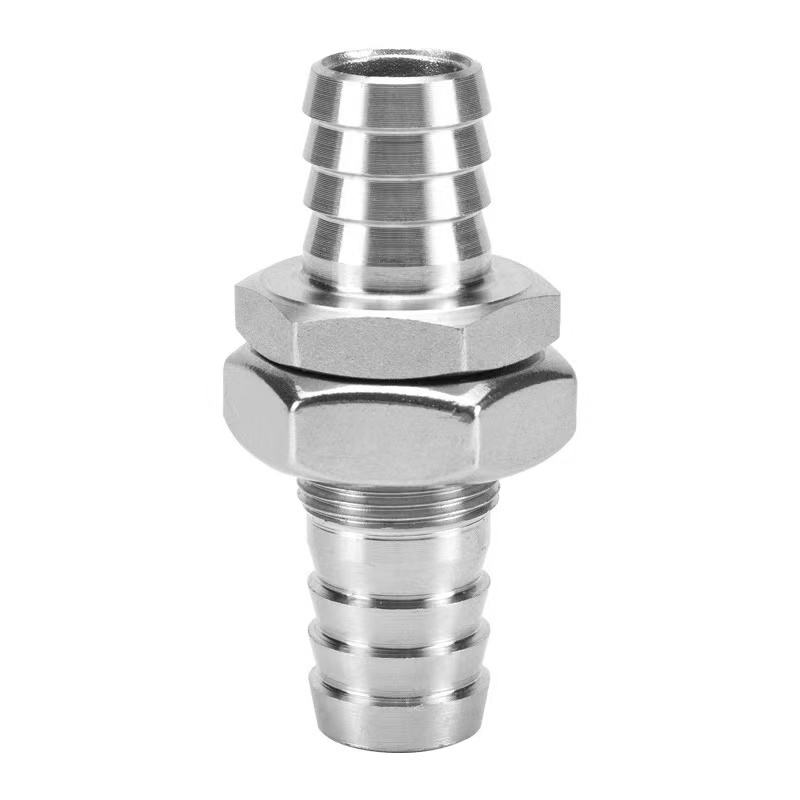

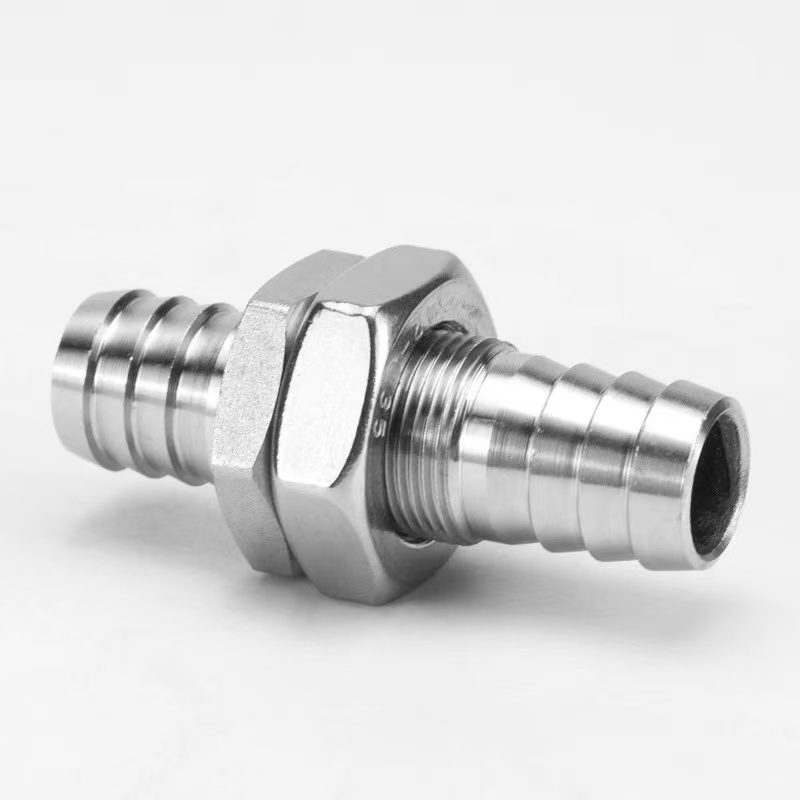

Bulkhead Barbed Fitting ၏ဖွဲ့စည်းပုံတွင် bulkhead threads၊ lock nut နှင့် barbed hose connection များပါဝင်သည်။ တပ်ဆင်နေစဉ်အတွင်း panel အပေါက်တစ်ခုသာလိုအပ်သည်။ အခွံမာသီးကို တင်းကျပ်ခြင်းသည် ပြုပြင်ခြင်းနှင့် တံဆိပ်ခတ်ခြင်းလုပ်ငန်းစဉ်ကို ပြီးမြောက်စေသည်။

သံဆူးအဆုံးတွင် ပိုက်ကလစ်ဖြင့်အသုံးပြုသောအခါတွင် လုံခြုံသောချိတ်ဆက်မှုကို သေချာစေသည့် ချော်လဲမှု ခံနိုင်ရည်ရှိသော groove ဒီဇိုင်းကို ပါရှိသည်။ ဤဆက်စပ်ပစ္စည်းများကို ထိန်းချုပ်ပုံးများ၊ ရေသန့်စင်စက်များ၊ ဆေးဘက်ဆိုင်ရာကိရိယာများနှင့် အခြားဆက်စပ်နယ်ပယ်များတွင် တွင်ကျယ်စွာအသုံးပြုကြသည်။

ကုန်ပစ္စည်းသတ်မှတ်ချက်များ

ဖွဲ့စည်းပုံဆိုင်ရာ အားသာချက်များ

Bulkhead Barbed Fitting သည် တပ်ဆင်ထားသော အလုံပိတ်များကို တပ်ဆင်ပေးနေစဉ်တွင် စက်အကန့်များ၊ အကာအရံများ သို့မဟုတ် bulkheads များမှတဆင့် ပိုက်များလမ်းကြောင်းလမ်းကြောင်းအတွက် အထူးထုတ်လုပ်ထားသည့် ပိုက်နှင့် အံဝင်ခွင်ကျရှိသော ပိုက်တစ်ခုဖြစ်သည်။ ၎င်း၏အဓိကဖွဲ့စည်းပုံတွင် bulkhead thread အပိုင်း၊ သော့ခတ်ထားသော nut၊ အလုံပိတ် gasket နှင့် သံဆူးပိုက်ချိတ်ဆက်မှုတို့ ပါဝင်သည်။ တပ်ဆင်စဉ်အတွင်း၊ သက်ဆိုင်ရာအချင်း၏အပေါက်တစ်ခုသာ panel ပေါ်တွင်ပြုလုပ်ရန်လိုအပ်သည်။ Fitting ၏ချည်အပိုင်းကို အပေါက်မှတဆင့်ဖြတ်သွားကာ ပြုပြင်ခြင်းနှင့် တံဆိပ်ခတ်ခြင်းလုပ်ငန်းစဉ်ပြီးမြောက်ရန် ဆန့်ကျင်ဘက်အခြမ်းမှ nut ကို တင်းကျပ်ထားသည်။

1. Bulkhead Fixing Structure-thread အပိုင်းအရှည်ကို အများအားဖြင့် အကန့်အထူများနှင့် လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်ထားသည်။ သော့ခတ်ထားသော nut ကို တင်းကျပ်လိုက်သည်နှင့်၊ ၎င်းသည် ပြင်ပဆွဲအားများအောက်တွင်ပင် အံဝင်ခွင်ကျ ရှိနေကြောင်း သေချာစေရန် panel နှင့် တင်းကျပ်သော fixation အသွင်ဆောင်သည်။

2. သံဆူးပိုက်ချိတ်ဆက်မှု-အကန့်၏တစ်ဖက် သို့မဟုတ် နှစ်ဖက်စလုံးတွင် ရေပိုက်ကိုထည့်သွင်းရန်နှင့် ပိုက်ကုပ်တစ်ခုနှင့် အလုံပိတ်ချိတ်ဆက်မှုပြုလုပ်ရန်အတွက် သံဆူးချွန်းသွားများပါရှိသည်။ အဆူးအစွန်းသည် သာမန်အသုံးအဆောင်များထက် သိသိသာသာ ပိုမိုမြင့်မားသော ဆွဲငင်အားကို ခံနိုင်ရည်ရှိစေမည့် နှစ်ထပ်စလစ်အကွက်ဒီဇိုင်းကို လက်ခံထားသည်။

3. တံဆိပ်ခတ်ခြင်းစနစ်-ရော်ဘာ gaskets သို့မဟုတ် O-rings များကို panel ၏နှစ်ဖက်စလုံးတွင်ပေးထားသည်။ အခွံမာသီးကို တင်းကျပ်သည့်အခါ၊ အလုံပိတ် gasket ကို ဖိသိပ်ထားပြီး အကန့်အဖွင့်တွင် ရေလုံကာ ဖုန်မှုန့်များ တင်းကျပ်စွာ တံဆိပ်ခတ်ခြင်းကို IP65 နှင့်အထက် ကာကွယ်မှုအဆင့်သတ်မှတ်ထားသည်။

တပ်ဆင်ခြင်းနည်းလမ်း

Shenchi ၏ အကြမ်းခံသော Bulkhead Barbed Fittings များသည် တပ်ဆင်ရလွယ်ကူသည်။ လုံခြုံပြီး အလုံပိတ်ချိတ်ဆက်မှုကို အဆင့်ခြောက်ဆင့်ဖြင့် အောင်မြင်နိုင်သည်-

အဆင့် 1: Panel Hole ပြင်ဆင်ခြင်း။

ချည်အပိုင်း၏ အပြင်ဘက်အချင်းကို အခြေခံ၍ ဘောင်ပေါ်တွင် သက်ဆိုင်သော အဝိုင်းအပေါက်တစ်ခု ပြုလုပ်ပါ။ အလုံပိတ် gasket မပျက်စီးစေရန် အပေါက်အစွန်းသည် ချောမွေ့ပြီး burr ကင်းကြောင်း သေချာပါစေ။

အဆင့် 2: Sealing Gasket ကို တပ်ဆင်ပါ။

ပါဝင်သော EPDM တံဆိပ်ခတ်ထားသော gasket ကို ကြိုးအပိုင်းပေါ်သို့ ပွတ်ဆွဲကာ အံဝင်ခွင်ကျ အောက်ခြေကို နှိပ်ပါ။ အကန့်နှစ်ဘက်စလုံးတွင် အလုံပိတ်ရန်လိုအပ်ပါက၊ တစ်ဖက်စီတွင် gasket တစ်ခုထားရှိပါ။

အဆင့် 3: Panel မှတဆင့်ထည့်သွင်းပါ။

ကြိုးအပိုင်းကို အကန့်၏တစ်ဖက်မှ အပေါက်ထဲသို့ထည့်ပါ၊ အံဝင်ခွင်ကျ အရင်းသည် ဘောင်ကြားရှိ အလုံပိတ် gasket နှင့် panel ကို ဆက်သွယ်ထားကြောင်း သေချာစေပါ။

အဆင့် 4- သော့ခတ်ထားသော nut ကို တင်းကျပ်ပါ။

အကန့်၏ တစ်ဖက်ခြမ်းမှ သော့ခတ်ထားသော ခလုတ်ကို ဝက်အူကြိုး အပိုင်းပေါ်သို့ ဝက်အူဖြင့် ဖြည်းဖြည်းချင်း တင်းကျပ်ပါ။ အကြံပြုထားသော ရုန်းအား- ကြေးဝါပစ္စည်းများအတွက် 5-8 N·m နှင့် stainless steel အတွက် 8-12 N·m တင်းကြပ်နေစဉ်အတွင်း အံဝင်ခွင်ကျရှိသော ခန္ဓာကိုယ်ကို ထားပါ။

အဆင့် 5: ရေပိုက်ကို ချိတ်ဆက်ပါ။

ဆူးအပြင်ဘက်အချင်းသည် ပိုက်အတွင်းပိုင်းအချင်းထက် 0.5-1 မီလီမီတာ ပိုကြီးသည့် သတ်မှတ်ချက်ကို ရွေးချယ်ပါ။ ပိုက်ကို အုတ်ခုံပေါ်ရောက်သည်အထိ ဒေါင်လိုက်ထည့်ပါ။ ဖိအားမြင့်အသုံးပြုမှုများအတွက်၊ သံမဏိပိုက်ကုပ်ကို အသုံးပြု၍ ဒုတိယနှင့် တတိယအုတ်များကြားတွင် ကပ်ထားပါ။

အဆင့် 6- Seal Integrity Test

အလုပ်လုပ်သည့်ဖိအားထက် 1.5 ဆ ငြိမ်ဖိအားစမ်းသပ်မှုပြုလုပ်ပါ။ သုံးမိနစ်ကြာအောင် ယိုစိမ့်မှုမရှိပါက တပ်ဆင်မှု အရည်အချင်းပြည့်မီသည်။
